知情郎·眼|侃透天下专利事儿
美的洗碗机专利（ZL201420326162.x）拿了第二十三届中国专利银奖。
挺有意思，据说这专利之处是减振降噪果设计。
洗碗机洗碗时有机械震动声，而这专利采用了针对性的技术方案：对称悬挂设计与管路隔振技术，提升减振果，降低振动峰值，隔振率也从13dB提升到23dB。整体提高了产品适用性。
洗碗机这产品，谁不爱？
你老婆没骂你吃完饭不洗碗啊！
家庭矛盾与家庭地位都是通过谁洗碗决定的。
媳妇儿骂人的第一句话，一般都是，你怎么那么懒，看我忙，帮忙洗个碗都不行啊！碗都发臭了！
对于普通家庭主妇而言，洗碗机可被称为20世纪伟大的懒人发明，没有之一。
毕竟，没有谁愿意每天回家面对一大堆油腻不干净、散发异味的碗筷！
尤其对双职工普遍、工作压力大的中庭而言，更是救世主，文明之光。
其重要性，怎么夸都不为过。
你媳妇儿一般不关心洛佩西窜访台湾对大陆有何影响，但关注今晚的锅碗瓢盆谁洗！
今天，就来聊聊洗碗机的故事。
另外，厂商们这些年一直在洗碗机体积容量、清洗除污技术上下功夫，因为家庭主妇总骂洗碗机厂商除污工艺不行，洗碗机洗过碗筷还是油腻不干净，得人工再手洗。
可厂商也有难处，毕竟技术沉淀要时间，能实操解决工艺难点是本事，解决不了工艺难点是常态。
工程师们也发愁啊，解决不了细节工艺点，每天扯淡有的没的，老板急的天天骂人。
01洗碗机谁发明的？
洗碗机是舶来品，当然，以中国人早年落后的工业能力和想象力，是不可能造出这玩意儿的。
1850年Joel Houghton发明了木制洗碗机，并取得了首台洗碗机专利。它需要使用者人工转动手轮以使水能够冲洗碗碟，使用体验并不好，且与人工手洗差距并不大。

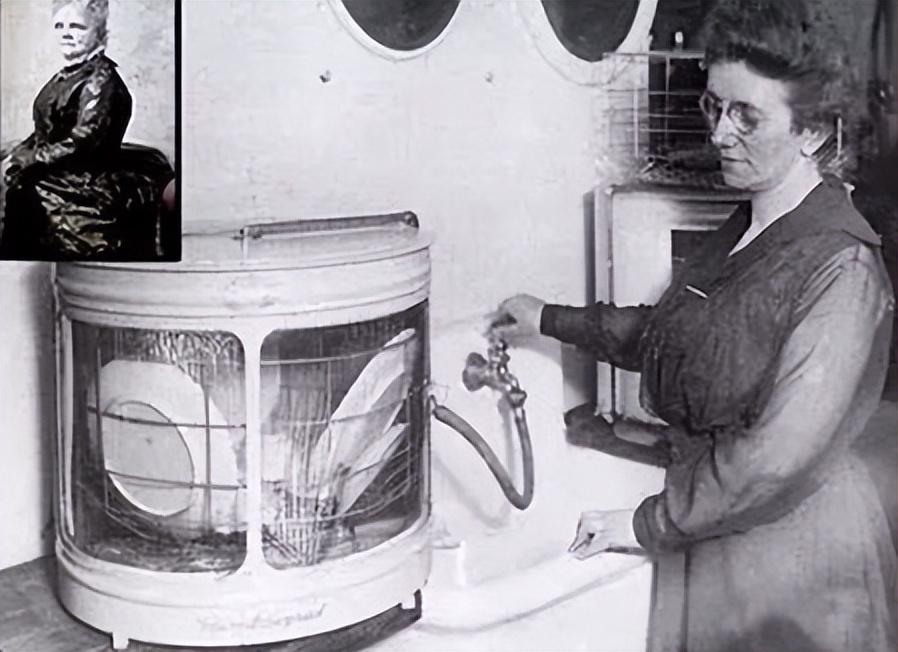

而约瑟芬科克伦是现代洗碗机之母。
因为爱惜瓷器她发明了洗碗机并在1893年世界博览会展出，仍是手动的，直到19世纪20年代年代有水喉的洗碗机出现。
1929年德国的米勒（Miele）公司制造出了欧洲第一台电动家用洗碗机，不过他的外形还是较单纯的“机器”，没有和家庭整体环境密切联系，庞大而且十足的工业化。
1954年美国GE公司生产了第一台电动台式洗碗机，洗涤性能大大提高，外观体型也更精致小巧，与厨房环境适用性高。
1978年米勒公司制造出了世界上第一台微电脑控制型洗碗机，使人系更为密切，洗碗机的家用性得到了更好的体现，于是越来越多的洗碗机进入西方家庭。
米勒（Miele），西门子（SIEMENS），惠而浦（Whirlpool），伊莱克斯（electrolux）等公司进入洗碗机行列，在随后十年内不断完善洗碗机技术。
在亚洲，早从事洗碗机的研究的是日本。
1960年，日本松下则推出了亚洲的第一台洗碗机，不过那个年代的洗碗机是品，造价昂贵。
到了九十年代中后期，日本已发展了微电脑全自动台式洗碗机。
我国洗碗机市场曾在80年代末兴起过一段时期，影响较大的是“万家乐”牌，但受生活水平的限制，很快滞销停产。
1995年，洗碗机市场再次在我国启动，其间陆续有厂家通过合资或技术引进等途径生产洗碗机，同时一些进口品牌也进入国内大型零售商常之后市场一直保持了相对平稳，1998年第一台全自动柜式洗碗机在小天鹅诞生，洗碗机市场初成气候。
从整个洗碗机的样式变化来说，早年主流是机身小巧、满足小型厨房摆放的台式洗碗机，如今主流是可使用机体存水进行循环洗涤的节能节水型洗碗机，未来主流是可嵌入壁橱、搭载先进除菌烘干技术的抽屉式洗碗机。

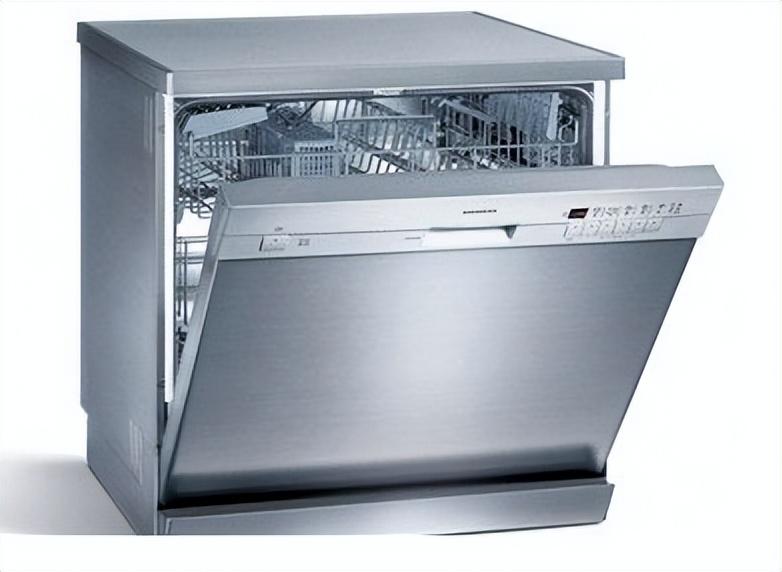

对多数中国用户而言，台式洗碗机依旧是常见的，因为可以独立安置在厨房任一位置，操作方便。
整个国内市场，以西门子为代表的外资品牌，凭借着品牌与技术上的先天优势，牢牢占据着市场高地。
以美的、海尔、方太、老板等为代表的国内厨电龙头，则占据了中低端市场，尤其在价格敏感的三四线城市家庭，国内品牌知名度更高。
02洗碗机的技术要点

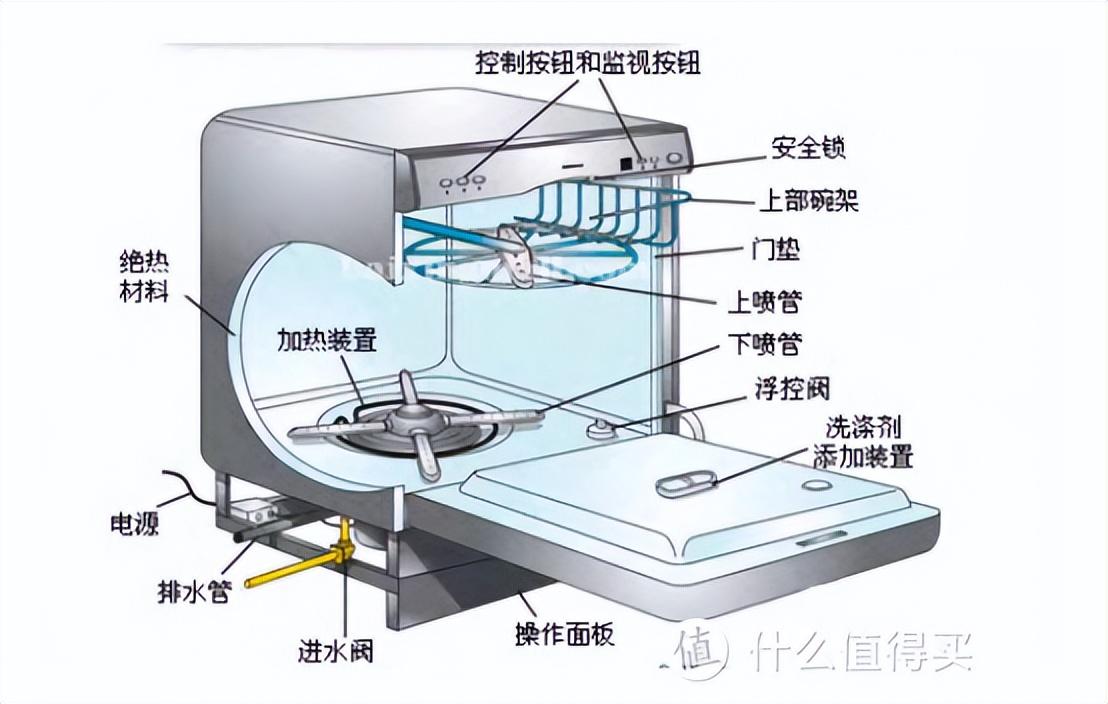

洗碗机主要由外箱体、内箱体、餐具架、喷射结构、叶轮或喷臂、电动机、洗涤泵、排水泵、程序控制器、压力开关、电磁阀、加热器等组成。
买一台称心如意的洗碗机要注意什么？
1）清洁果 2）烘干速度 3）自洁技术 4）噪音震动问题 5）体积容量大小问题
市面上主流洗衣机在清洁技术方面各有侧重，主要有涡流式、超声波式、喷淋式这三种。
涡流式：类似洗衣机的波轮清洁，底部涡轮转动让水形成涡流，利用流动水冲洗餐具。
优点：冲刷力度大，清洗果不错；
缺点：耗水量大，成本高。
超声波式：通过每秒数亿次振动的大功率声波，让污渍从餐具上剥离。
优点：公认的清洁能力好的洗碗方式。
缺点：噪音大
喷淋式：通过洗涤泵将水流由喷淋器高压喷出，水流经过加热器加热后温度达60°~80°，利用水流的反作用使喷淋器高度旋转，餐具在高温高压水柱的冲刷和洗涤剂的作用下被清洁干净。
优点：清洁果好，省水省电；
缺点：餐具摆放有一定要求。
专门有行业人士去调研过市面上主流清洁技术厂商。
卖的好的是喷淋式洗碗机，所以相关清洁技术好的，一定是喷淋臂多的，水压大的。

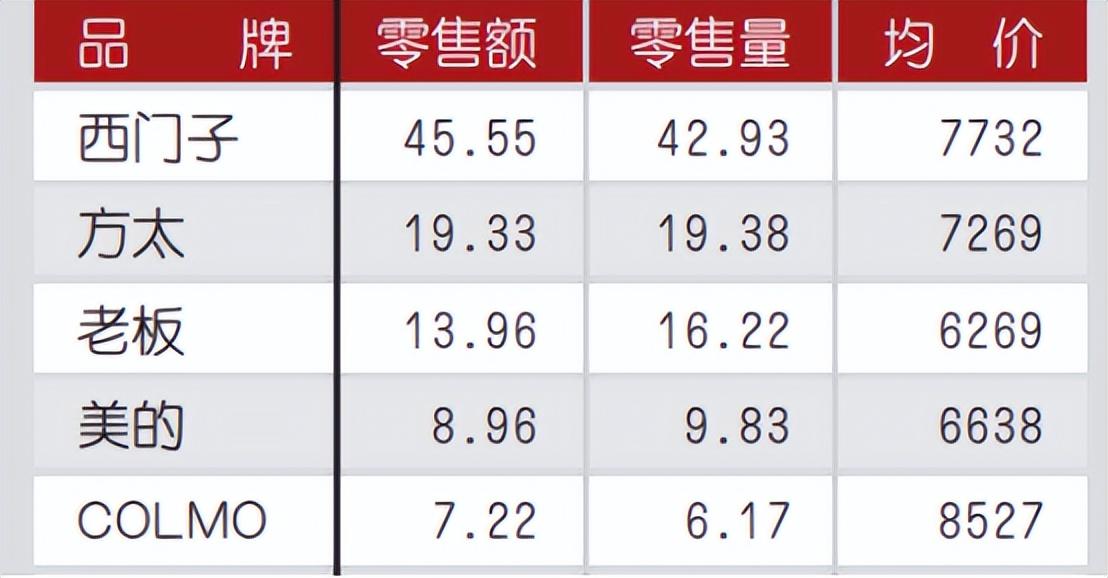

调研过多个厂家的洗碗机清洁技术，其中2021年全国洗碗机市场占有率的榜首——西门子，所采用的清洁技术是加大水压，将水压加到32000PA的高压，配合高温热水，基本能达到各种污渍一喷即净。
屈居第二的方太洗碗机在清洁技术方面采用的是自己的专利技术——高能气泡洗，即采用空化电机+空化喷淋臂全新设计，形成数亿的微小气泡，爆裂瞬间，释放巨大能量，对污渍的冲击力更猛，油污清洁力更强。
美的的清洁技术比较简单粗暴，直接将喷淋臂增加到3层，带动龙卷风式的螺旋大水流，让污渍无所遁形。
03烘干技术层面，事多！
洗碗机洗好的餐具如果不能及时烘干，无论洗得再干净，时间久了还是容易滋生细菌。
所以选洗碗机的第二个选购要点，就是看它的烘干技术。
目前主流的烘干技术有自动开门余温烘干、PTC热风烘干、热交换烘干、晶蕾烘干，从烘干原理和烘干果来看， PTC热风烘干＞自动开门余温烘干＞晶蕾烘干＞热交换烘干，目前主流的烘干方式是热风烘干，性价比高，烘干果好，餐具可以较长时间存储在洗碗机内。
许多市面上的品牌号称能做到清洗时高达72℃高温煮洗消毒，默认开启干态模式，每隔4小时热风巡航换气30分钟，防止存储中细菌滋生。
可以看看松下A1系列新品洗碗机，使用了双引擎旋流劲烘。
它通过加热与风机的结合，利用风机把高压风吸进来，再通过风力和热力叠加，快速蒸发内腔水汽，并把冷凝水汽排出。通过这样“热旋流”烘干后的餐具，无残水无异味，还能对洗碗机、餐具都进行二次高温消毒。
04自洁技术

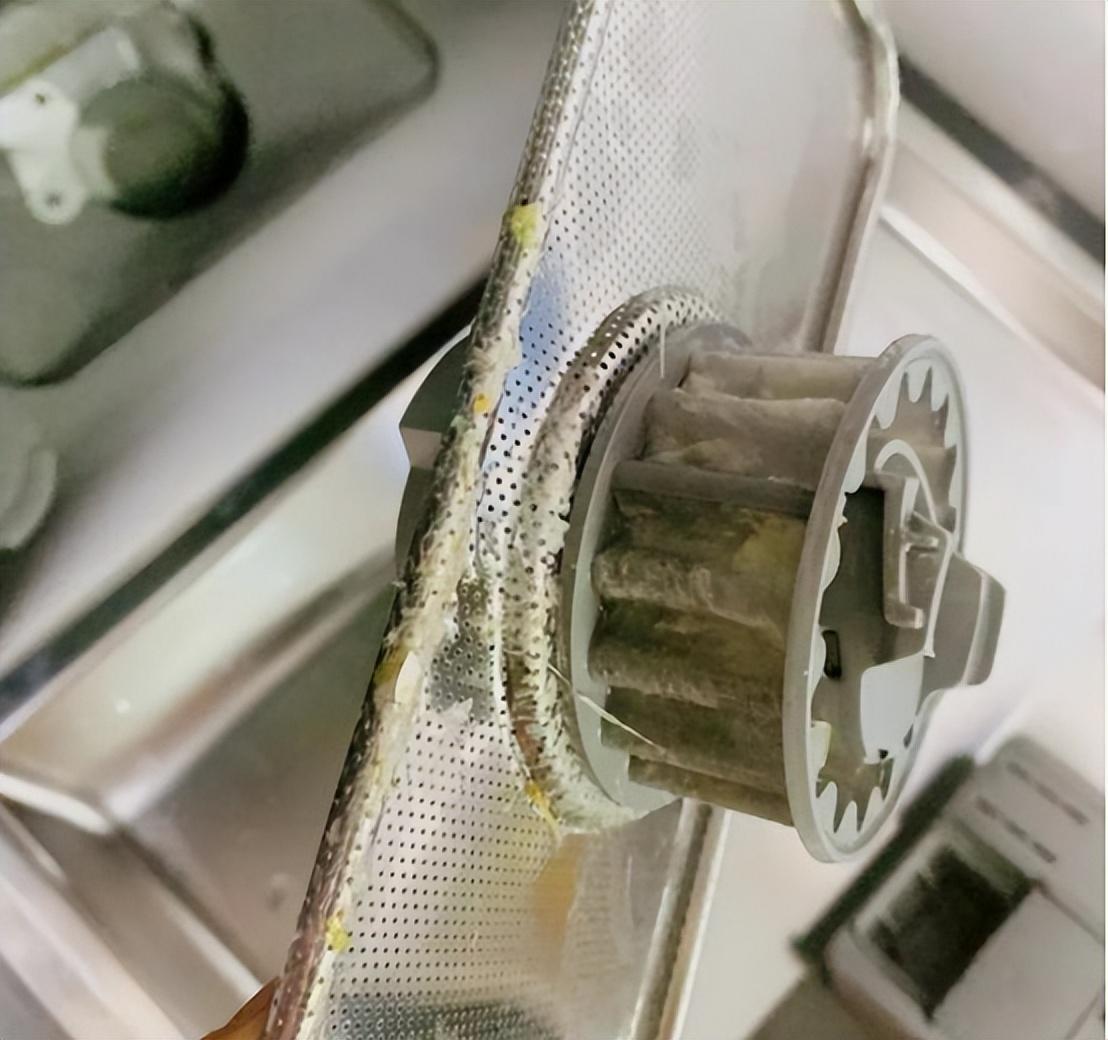

洗碗机被人诟病多的就是排水口滤网容易累积食物残渣。我们都知道洗碗机都是采用循环水来清洗，每次洗完碗就会把食物残渣重新回炉到洗碗机里。所以大家需要定期清理滤网附着的脏污，但市面上很多洗碗机缺少自清洁功能，只好定期手动清洁排水口滤网。
不过，现在主流产品都是自带免清洗的洗碗机，你不能指望女同志蹲着身体长期去清洁洗碗机过滤网。
类似海尔W30洗碗机，机器喷淋臂开启会自动对内胆和摇篮进行清洁，不用主妇蹲着清理，整体操作起来也简洁方便。
没带自清洁的洗碗机滤网，脏
05美的的获奖专利
洗碗机在国内发展多年，各个技术维度早已就被研究透彻，在德高行专利数据库中，国内关于洗碗机的专利有16604件，申请人排名如下：
申请人
专利数量
佛山市顺德区美的洗涤电器制造有限公司
2,425
美的集团股份有限公司
1,855
青岛海尔洗碗机有限公司
1,370
珠海格力电器股份有限公司
1,003
BSH博世和西门子家用电器有限公司
472
华帝股份有限公司
458
海尔智家股份有限公司
391
九阳股份有限公司
297
佛山市百斯特电器科技有限公司
296
广东格兰仕集团有限公司
236
LG电子株式会社
211
杭州老板电器股份有限公司
207
泰州浩邦科技发展有限公司
204
青岛海尔股份有限公司
194
美的系公司。
可以理解，美的旗下公司多数做家电，在洗碗机方面的专利也层出不穷。
摘得中国专利银奖的洗碗机专利，也仅是人家多年技术沉淀的成果之一。
在美的官方措辞中，对该获奖的实用新型专利的定性是：
凭借集成化、小型化设计，更优化的布局和减震降噪技术多维度创新，实现洗碗机高率高能提升、内胆大容量装载、自清洁及高洁净率有提升，并降低整机的噪音污染。
长期以来，提升洗碗机集成化是洗碗机应用领域，大机身小容量成为行业亟待解决的难题。
简单说，美的开发的超小型集热泵，并把其加热管集成在泵腔内，洗涤泵的高度尺寸降低至74mm，通过小型化及高度的集成化设计，有压低底部空间，把使用空间让给用户。
同时，增大了内胆的高度尺寸，容积率提升4.1%，整机相同高度尺寸下，开口尺寸更大，装载更多更便利。
基于本专利的底座系统方案，美的洗碗机还实现了水杯组件与底座系统的一体化集成。组件中零件数量由原来的7个减少到2个；装配工序由5个降低到1个，装配率提升80%。集成化的设计也使得洗碗机空间布局更加紧凑，性能和品质稳定性得到大幅提升。
另一部比较突出的技术细节是降噪！
美的称，从模组化分离逻辑出发，采用对称悬挂设计提升减振果，降低振动峰值。管路隔振技术的加入也有降低振动噪音困扰，隔振率从13dB提升到23dB。
06看下获奖的洗碗机专利！
专利名称
洗碗机
公开号
CN203953591U
授权公告日
20141126
专利摘要

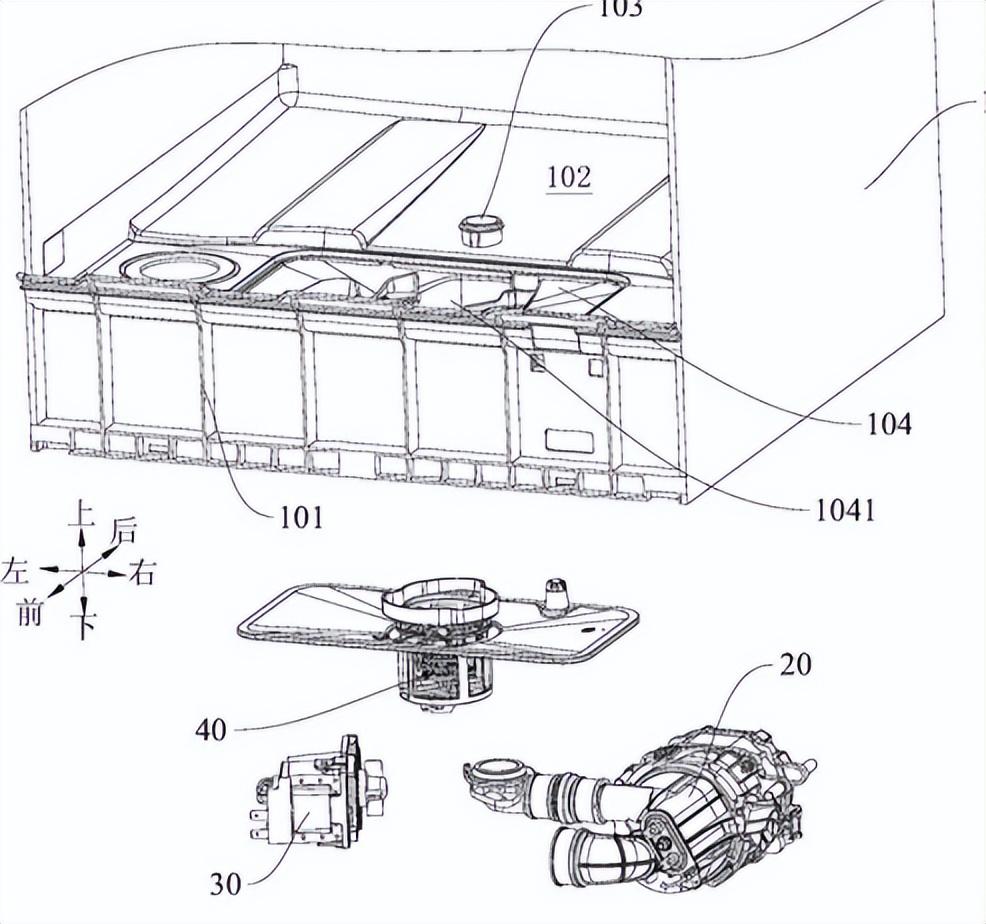

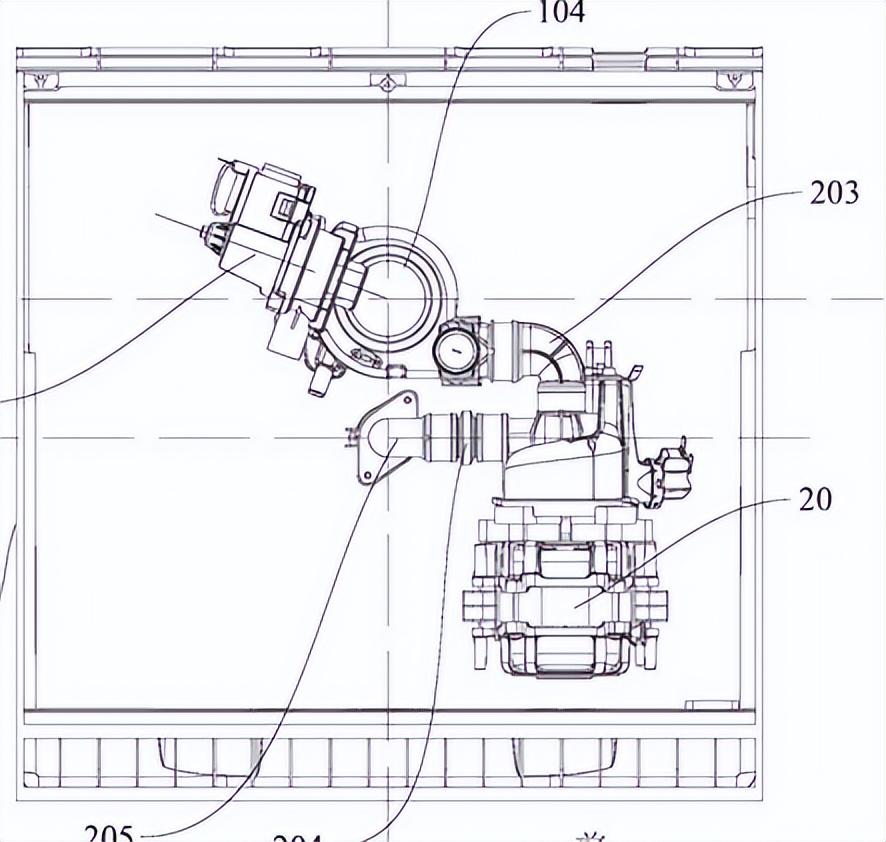

本实用新型提出一种洗碗机，包括：机体，所述机体具有内胆底座，所述机体内具有位于所述内胆底座上面的洗涤腔，所述内胆底座上设有喷臂座，所述内胆底座内设有水杯，所述水杯具有进水口、出水口和排水口；洗涤加热泵，所述洗涤加热泵具有进口和出口，所述进口通过弯管与所述出水口相连，所述出口通过直管与所述喷臂座相连；和排水泵，所述排水泵安装在所述水杯上，所述排水泵与所述排水口相连，所述排水泵与所述洗涤加热泵分别位于所述喷臂座的中心与所述水杯的中心之间的连线的两侧。根据本实用新型的洗碗机，洗涤腔与水杯一体成形、将洗涤泵与加热部件集成为洗涤加热部件，减少了安装部件，安装方便且减少了漏水节点。
背景技术与解决的现实问题
洗碗机每次洗涤周期所用的水为循环水，在洗碗机内胆底部一般都会设有一个用于存水及安放过滤网的水杯。洗涤过程中，水杯中的循环水经洗涤泵抽吸泵压入管路后进入喷淋器(如喷臂)用以洗涤餐具，循环水从餐具以及内胆内壁流入底部再进入水杯。为达到更好的洗涤果，洗涤泵必须要有足够的扬程及流量，同时在循环水流动的路径中，需设置有加热管用于将循环水加热后洗涤。为实现洗碗机整机低能耗低水耗的目标要求，水流系统要求设计上紧凑，循环水路占用体积小；同时要求泵出的水路顺畅，压力损失小，洗涤水泵率高。
相关技术中，洗碗机的水杯与内胆通过连接件螺母及密封圈相连。喷臂座通过螺钉紧固在水杯上。水杯上开有洗涤泵及加热管腔体、卡扣螺钉等连接特征，将洗涤泵组件、加 热管组件、排水泵连接在一起。在水杯中安装有过滤系统组件，这些部件共同组织形成一个完整的水流系统。由于水杯和内胆两者需要螺母及密封结构连接，整体漏水风险点较多，且水杯上加热管腔体大，洗涤泵泵出的水经360度回折进入喷臂座。现有系统存在组装部件多，装配复杂，漏水点较多；水流管路过长，残余水量较多、洗涤泵压力损失大等系统不足。同时，由于洗涤泵与水杯刚性相连，洗涤泵的振动直接传递到内胆底板，造成整机噪音偏大，此种水流系统在实现整机的低噪音技术方面凸显不足。
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。
为此，本实用新型的一个目的在于提出一种安装部件少的洗碗机，减少了漏水节点的 洗碗机。
【转载请注明德高行·知情郎】
